0.1 SimcirJS の使い方

SimcirJSの起動

SimcirJS

上のリンクを右クリックして新規ウィンドウで開いてください.新しいウィンドウでSimcirJSを動かすことができます.

回路を組む

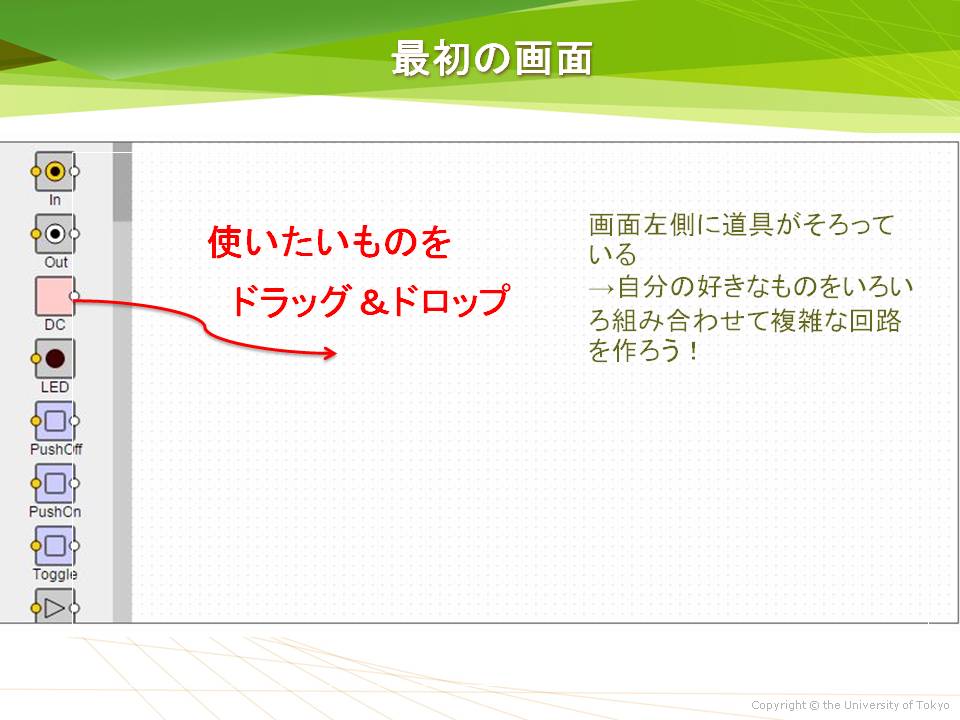

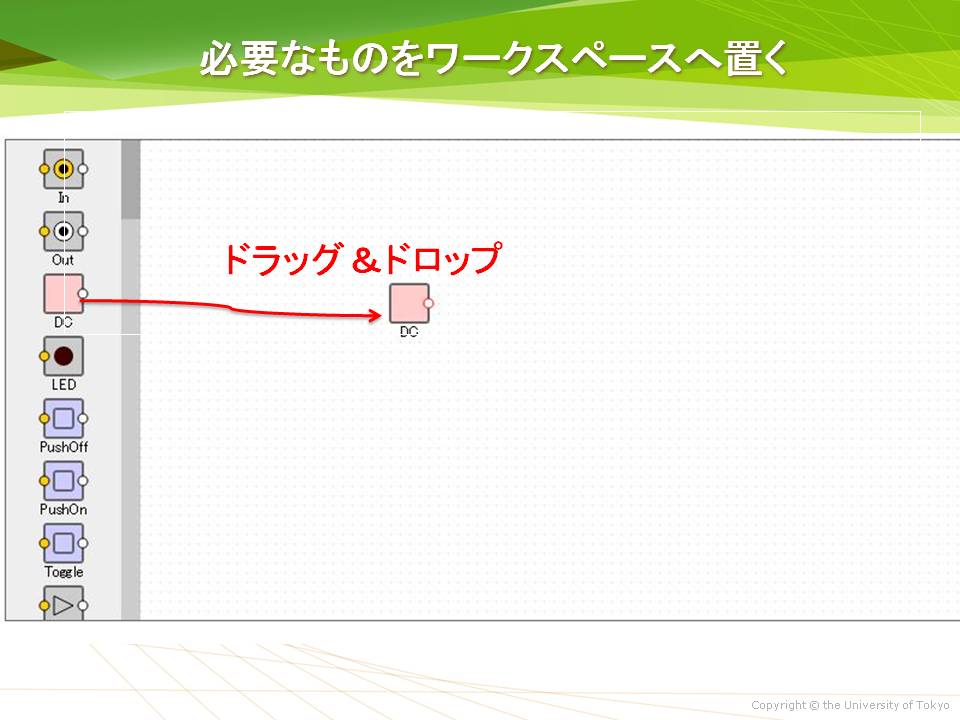

左側にゲート,電源,スイッチなどがおいてあるので,必要に応じてドラッグ&ドロップでワークスペースへ

はじめに

実際に電源を移動する.

はじめに

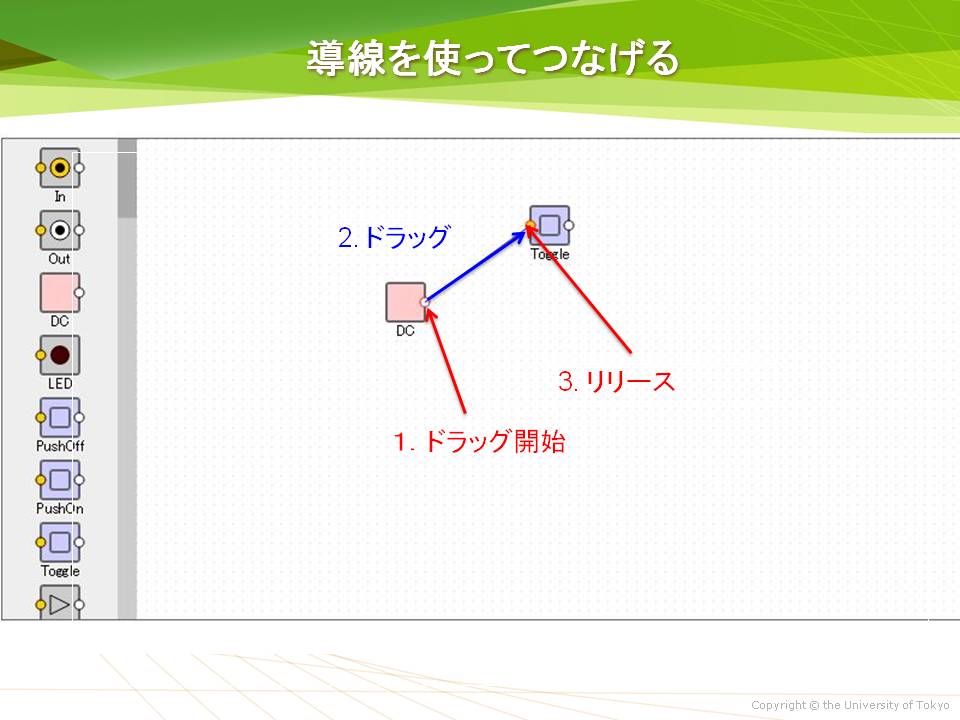

ゲート,電源,スイッチなどを導線でつなげる

各ゲートまたは,電源の小さな丸い部分からドラッグを開始し,目的のゲートまたは,スイッチなどの小さな丸い部分につなげる.

はじめに

消し方

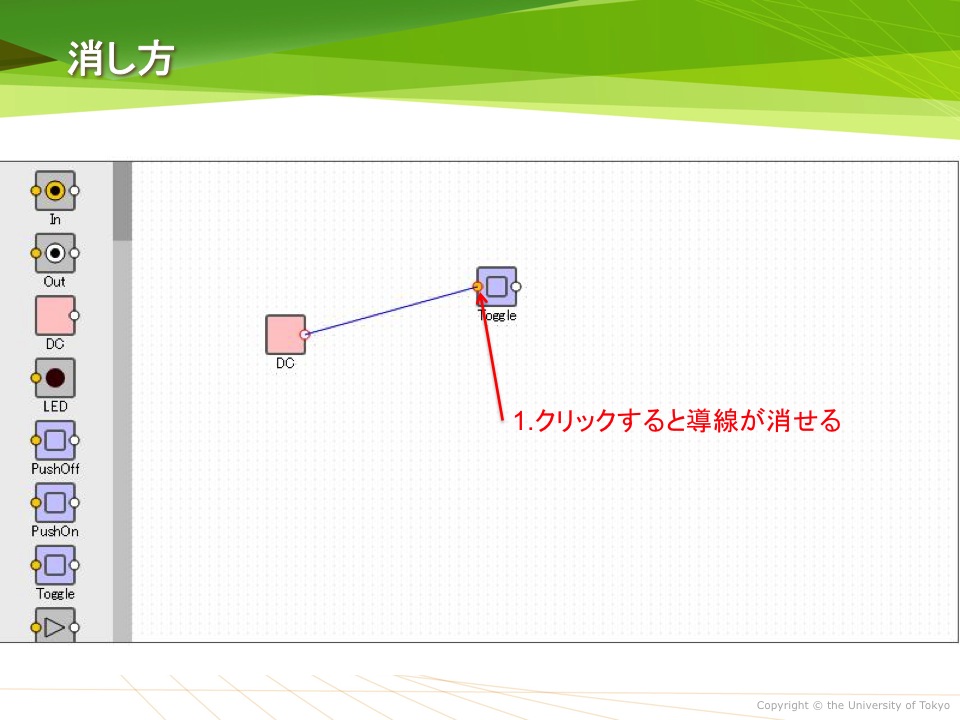

矢印で示している部分をクリックすると導線を消せる.

はじめに

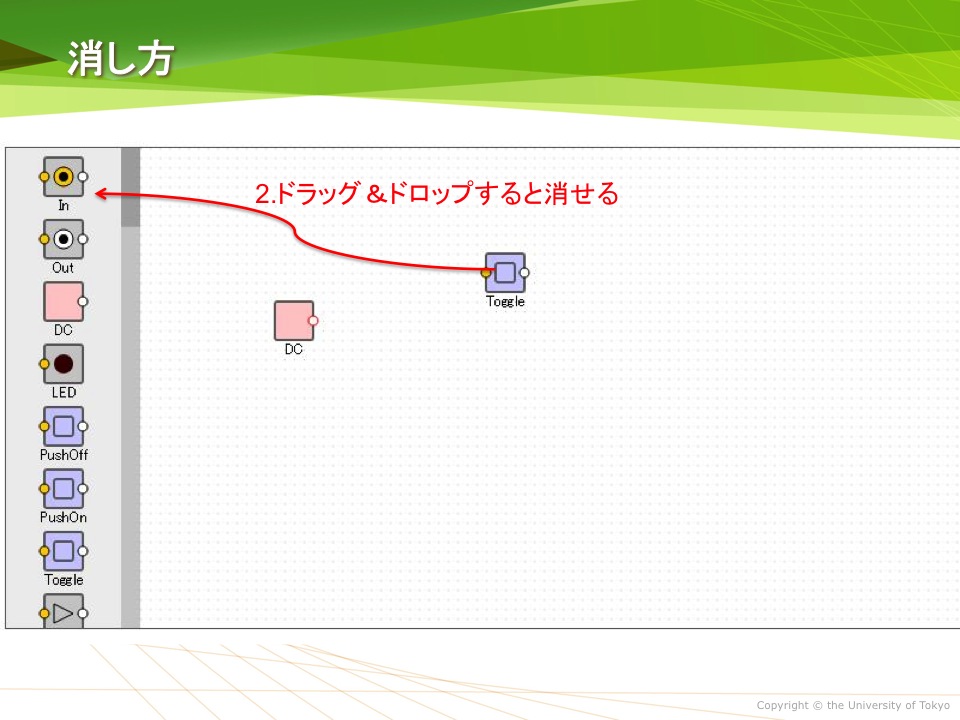

ワークスペースからドラッグで左側のゲート,電源,スイッチなどがおいてある場所にドロップすることで消すことができる.

はじめに

例として,NANDの動作を確認する

NANDゲート一つに電源から2つそれぞれ以下のように,つなぐ.

また,NANDの出力にはわかりやすいようにLEDをつなぐ.

はじめに

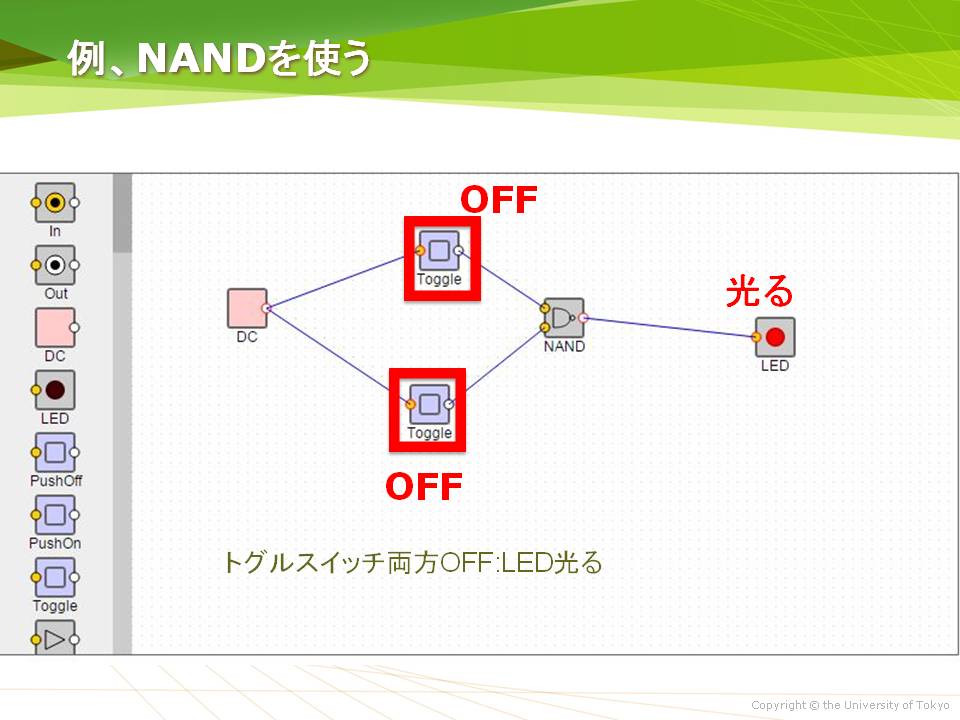

両方のスイッチがOFFの時は,LEDは光る.

はじめに

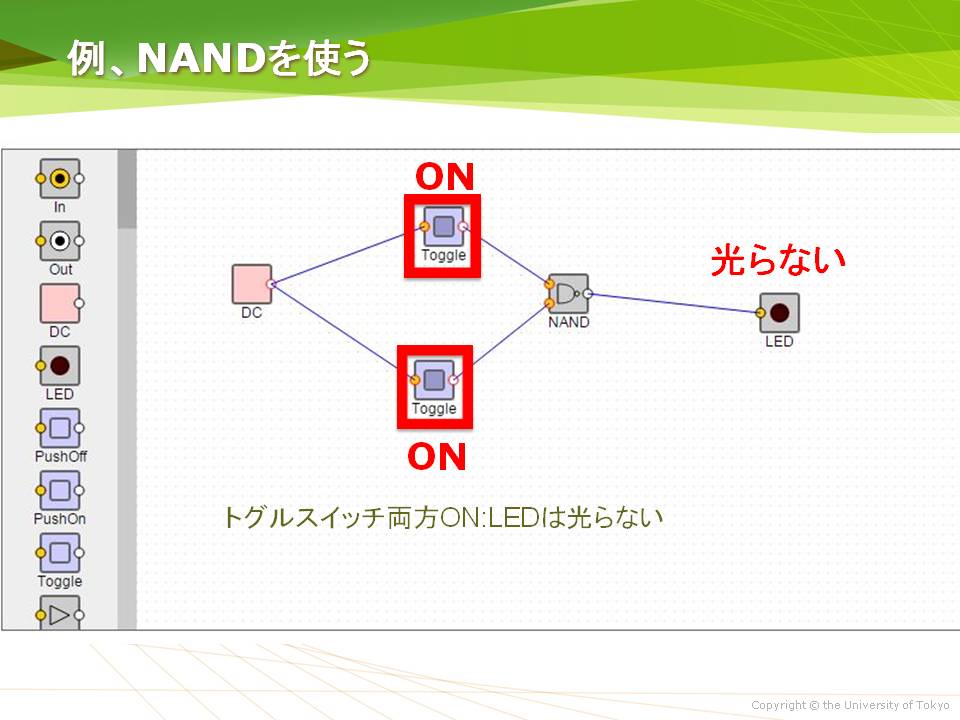

両方のスイッチがONの時は,LEDは光らない.

はじめに

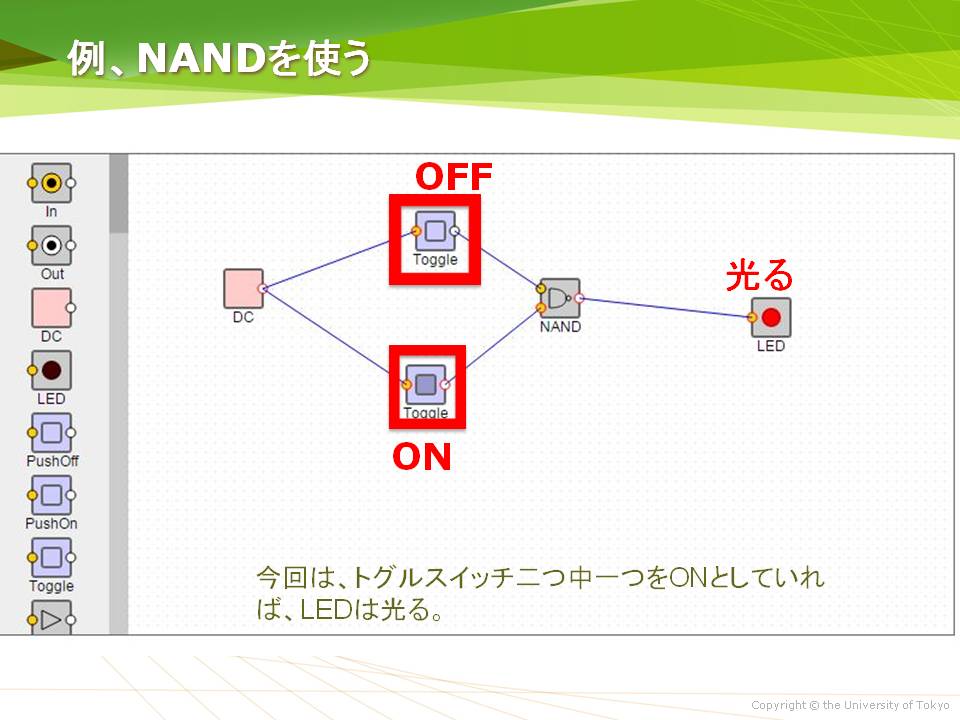

片方ON,片方OFFの時は,LEDは光る.

はじめに

A. 参考

SimcirJS に関する詳しい解説があります.
