この練習は，論理回路シミュレータを使って論理演算と組合せ回路について学びます．特にICトレーナーの実習の前に練習しておくと良いでしょう．
注意： 2013年 5月現在，Simcir は Firefox 上でのみ利用可能です． もしも，今，Safari や Chrome を使って，このページを見ている場合には， Firefox上でのJava Appletの利用 の説明にしたがって，Firefox で演習を実施しましょう．
準備

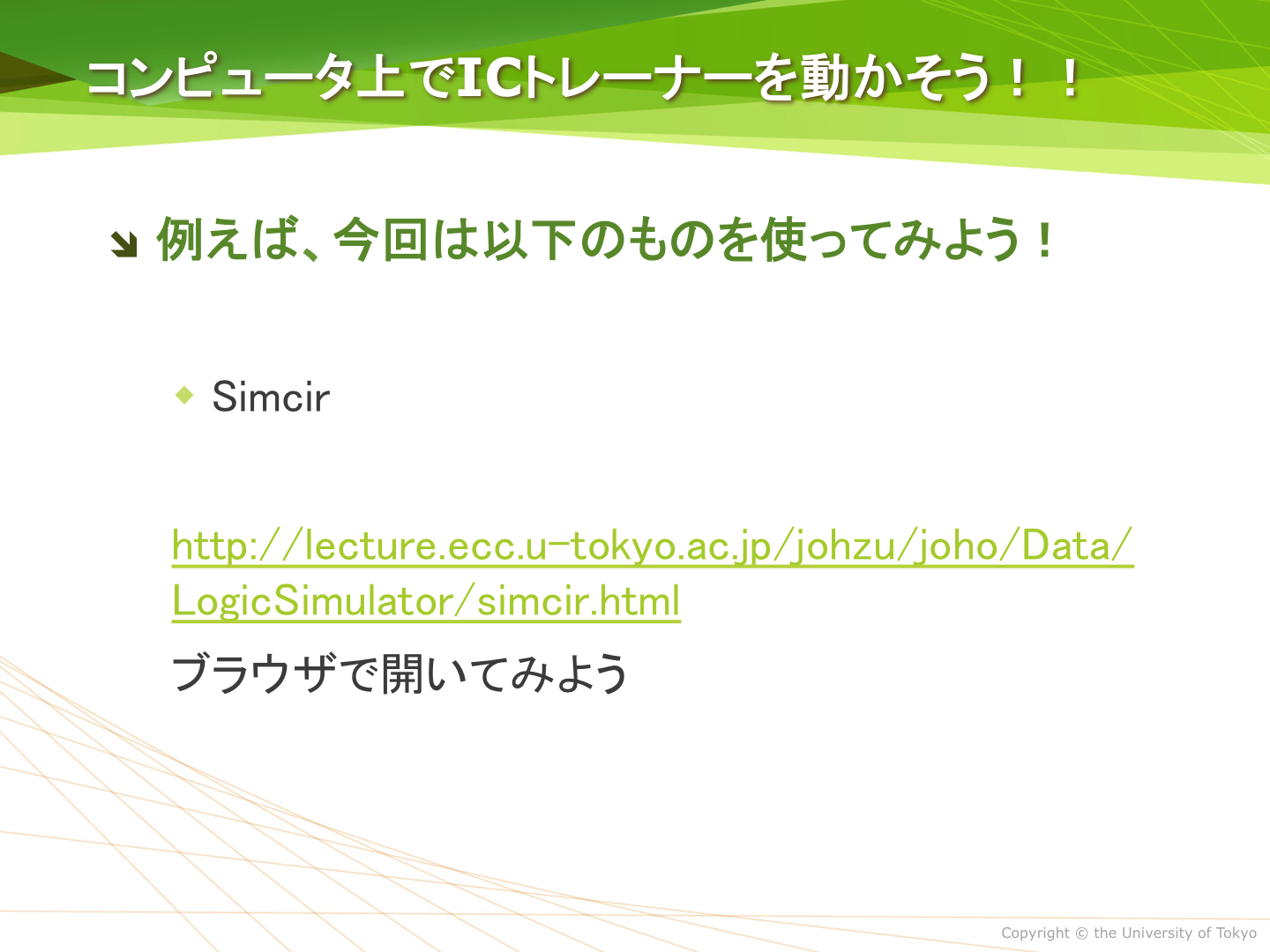

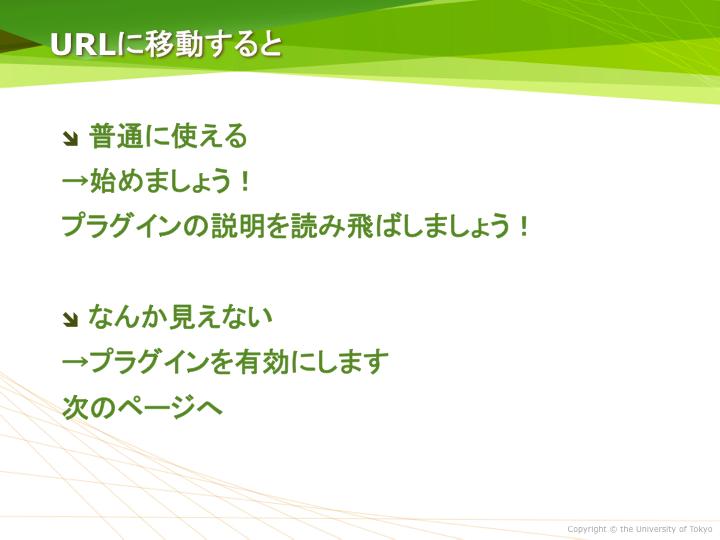

まずは、このURLをクリックしてシミュレータを起動する.
すぐに始められる場合は、そのまま始める！

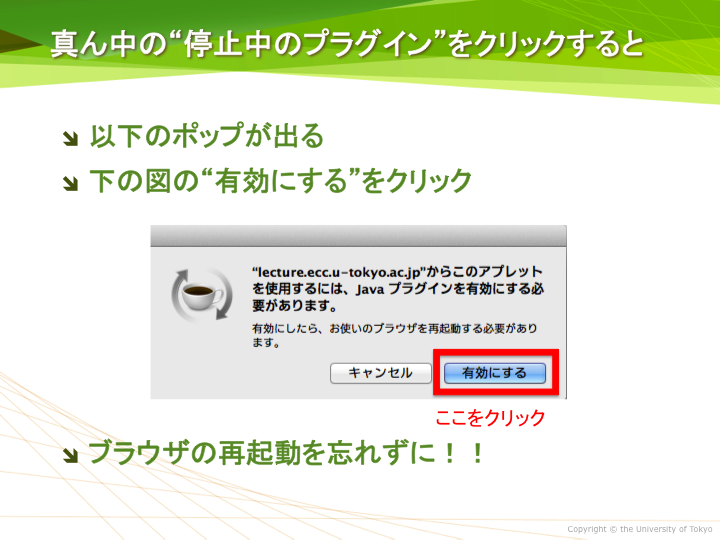

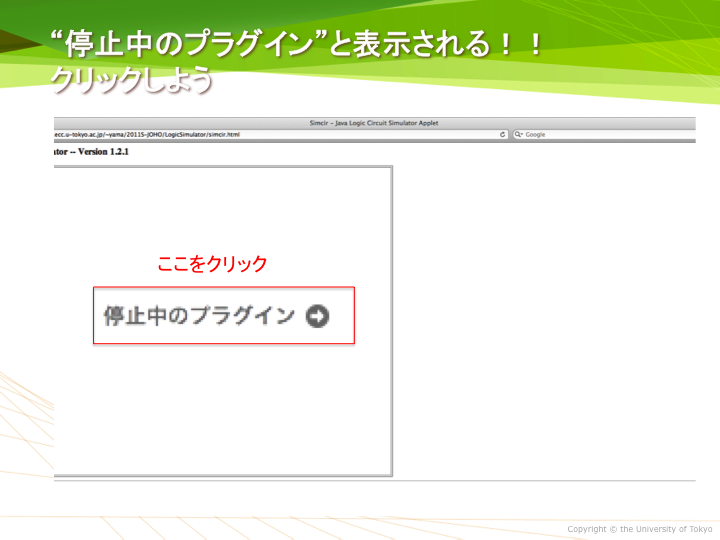

プラグインを有効にする.
プラグインを有効にした後、ブラウザを再起動する.
実際に回路を組む

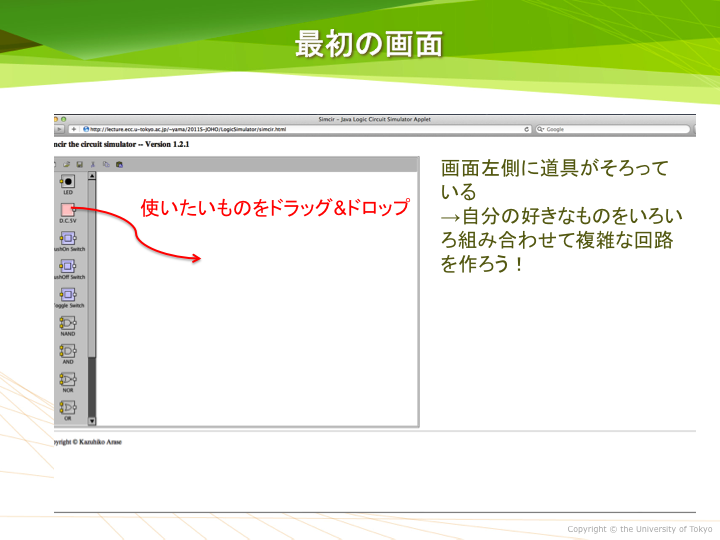

左側にゲート、電源、スイッチなどがおいてあるので、必要に応じてドラッグ&ドロップでワークスペースへ

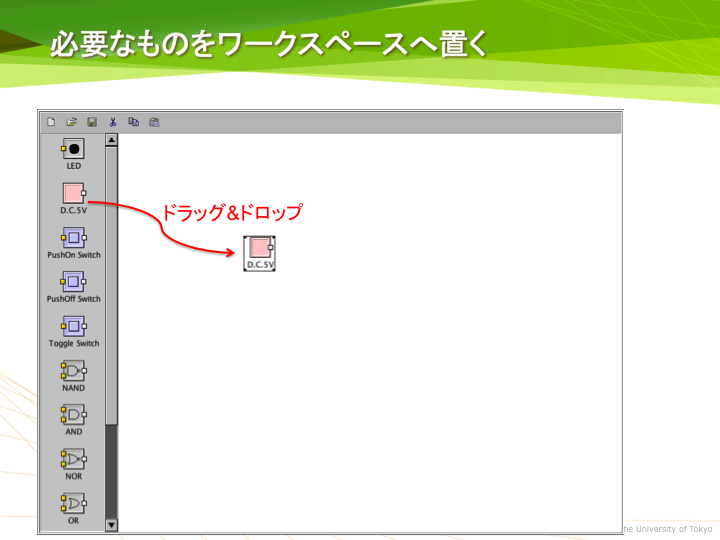

実際に電源を移動する.

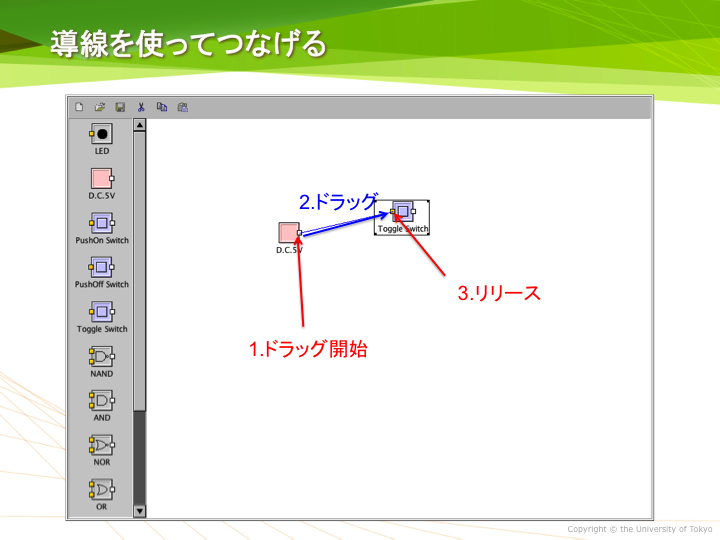

次にゲート、電源、スイッチなどを導線でつなげる.
各ゲートの小さな四角い部分からドラッグを開始し、目的のゲートまたは、スイッチなどの小さな四角い部分につなげる.

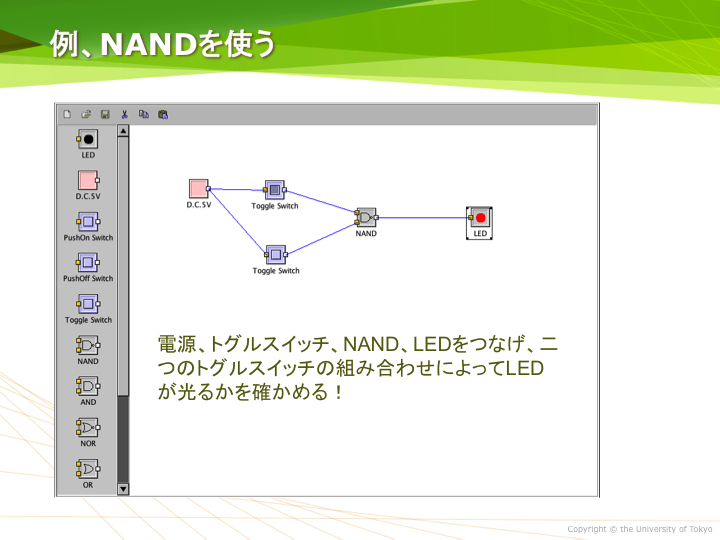

例として、NANDの動作を確認する.
NANDゲート一つに電源から２つそれぞれ以下のように、つなぐ.
また、NANDの出力にはわかりやすいようにLEDをつなぐ.

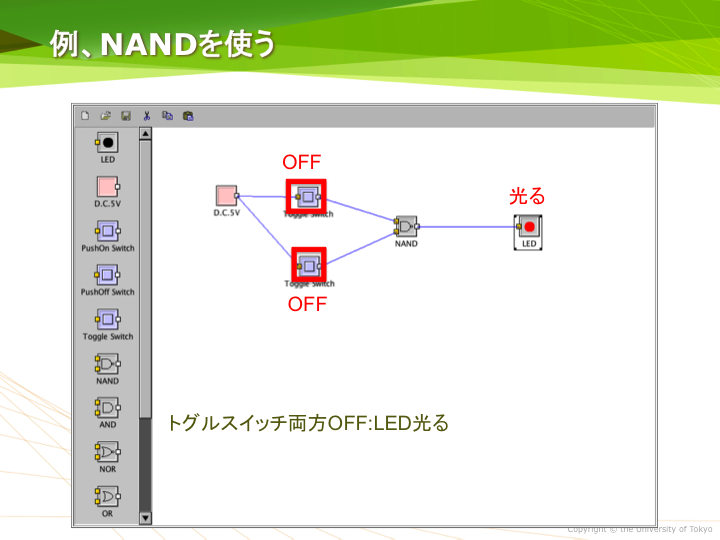

両方のスイッチがOFFの時は、LEDは光る.

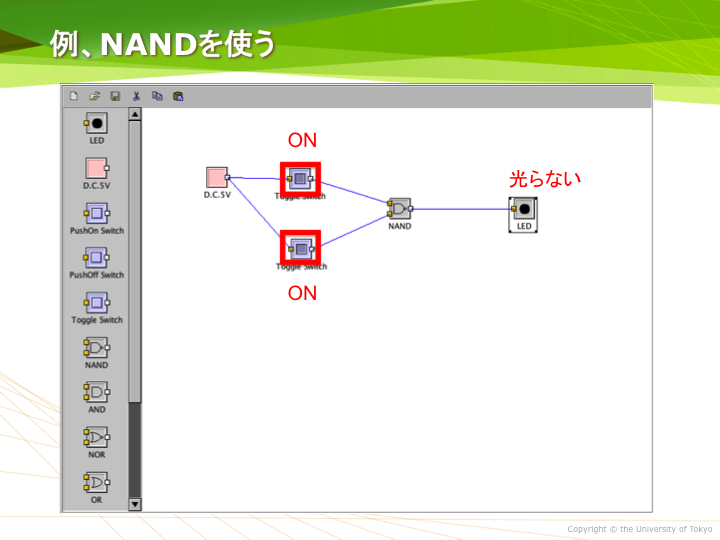

両方のスイッチがONの時は、LEDは光らない.

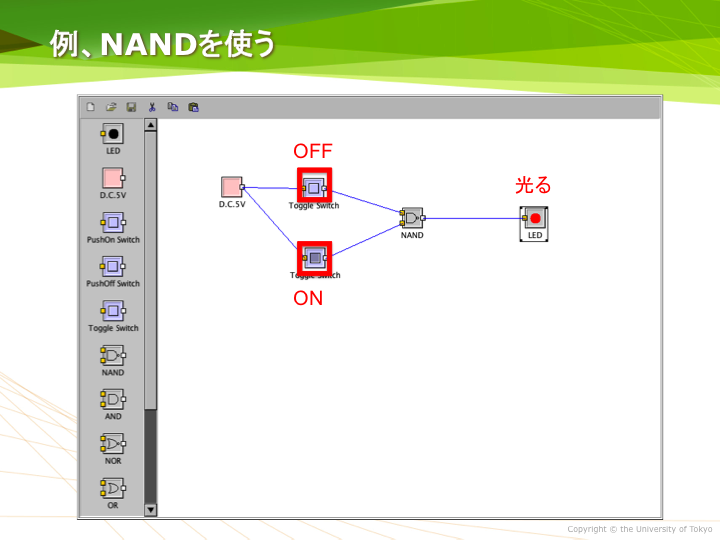

片方ON、片方OFFの時は、LEDは光る.
